System montażu na płaskim dachu z podwójnym nachyleniem wschód-zachód

Nazwa produktu: System montażu na płaskim dachu z podwójnym nachyleniem wschód-zachód

Opis produktu:

System montażowy Sunpanelution East West To ekskluzywna konstrukcja, zdecydowana większość systemów jest zorientowana „południe/północ”, co oznacza, że są one zorientowane w kierunku południe/północ. W porównaniu z tradycyjnymi systemami, systemy wschód-zachód nie wymagają znacznej „martwej przestrzeni” podczas instalacji, co pozwala na instalację większej liczby paneli słonecznych na tym samym obszarze, a tym samym na wyższą produkcję energii.

Krótkie wprowadzenie:

Lekkie, wygodne i trwałe.
Miejsce instalacji: płaski dach betonowy lub otwarty teren
Regulowany kąt: 5°-20°
Maksymalna prędkość wiatru: 60 m/s
Obciążenie śniegiem: 1,4 KN/m²
Materiał: aluminium 6005-T5 i stal nierdzewna 304
Gwarancja: 10 lat gwarancji, 25 lat żywotności.

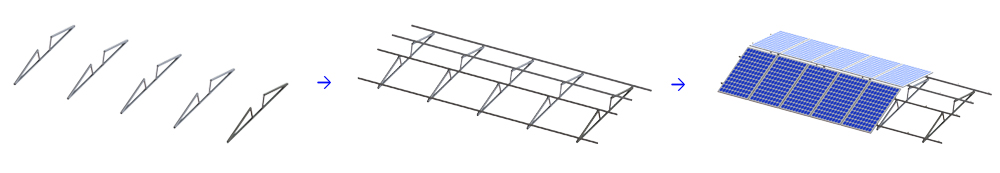

Instrukcja instalacji:

Krok 1: Zamontuj wstępnie zmontowany wspornik triodowy na płaskim dachu.

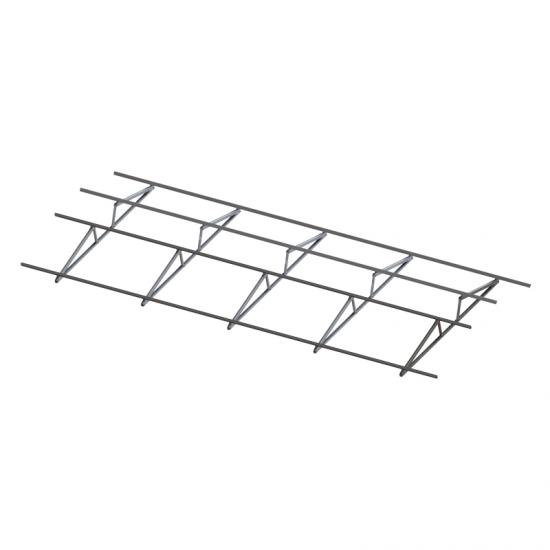

Krok 2: Zamocuj szynę solarną na uchwycie statywu i zablokuj ją zaciskiem szynowym.

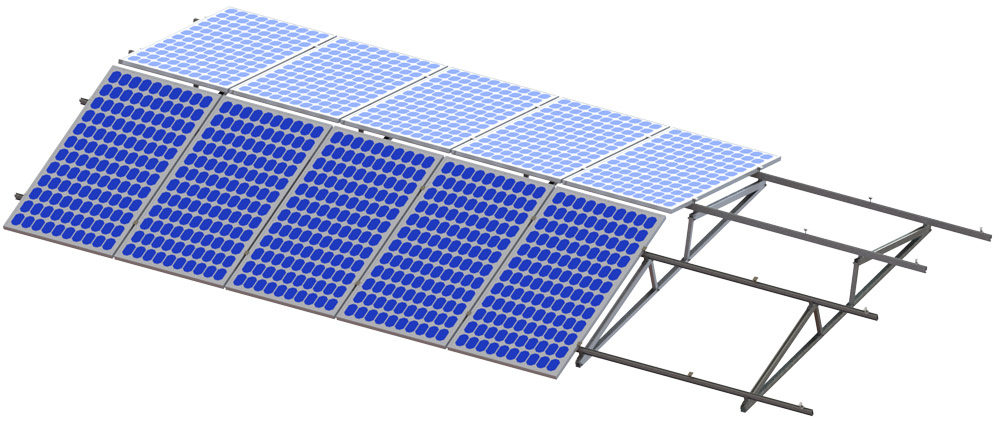

Krok 3: Zamontuj panel słoneczny na szynie i zamocuj go za pomocą zacisku słonecznego, aż do zakończenia montażu.

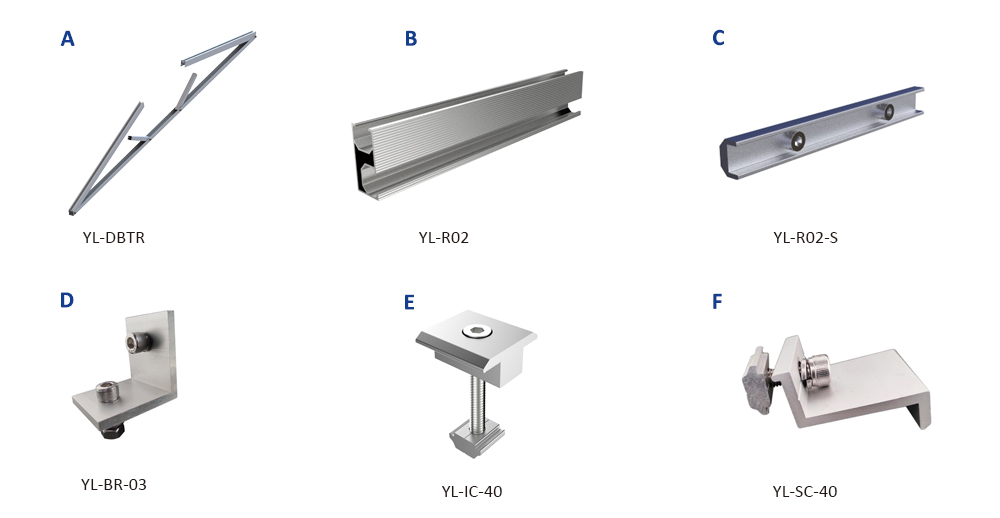

Lista komponentów:

A: Wstępnie zmontowany uchwyt statywu

B: Profil relingu dachowego aluminiowego

C: Łącznik szyn

D: Zacisk szynowy

E: Zacisk środkowy

F: Zacisk końcowy

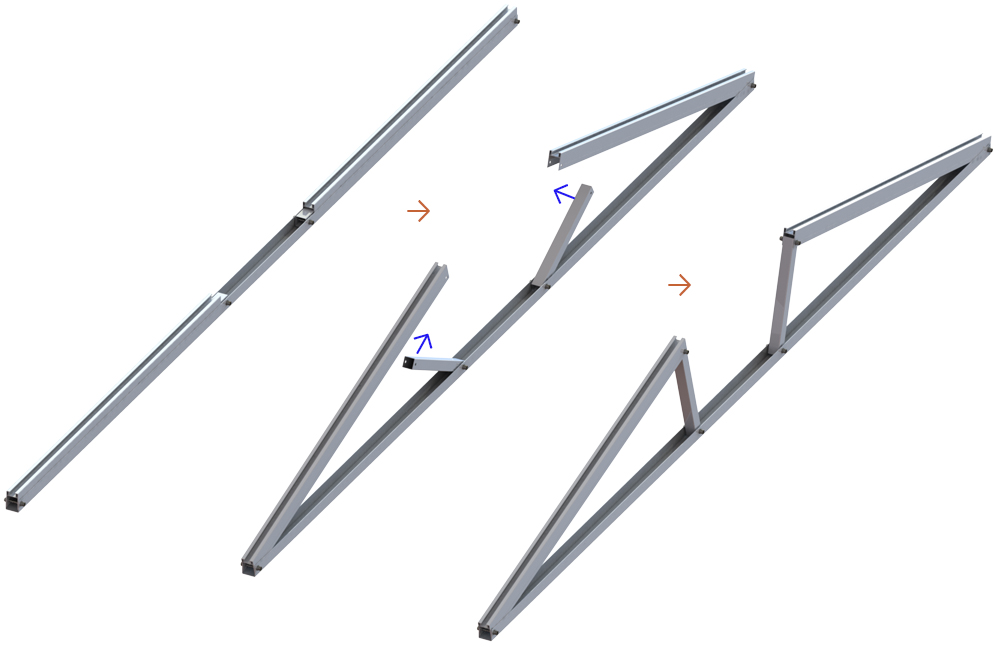

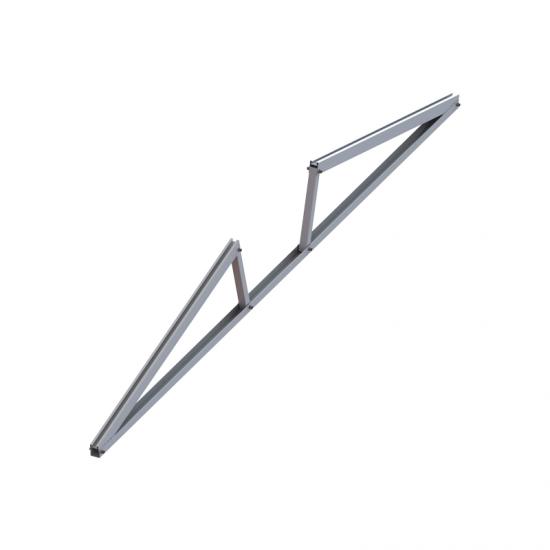

Wstępnie zmontowany uchwyt statywu:

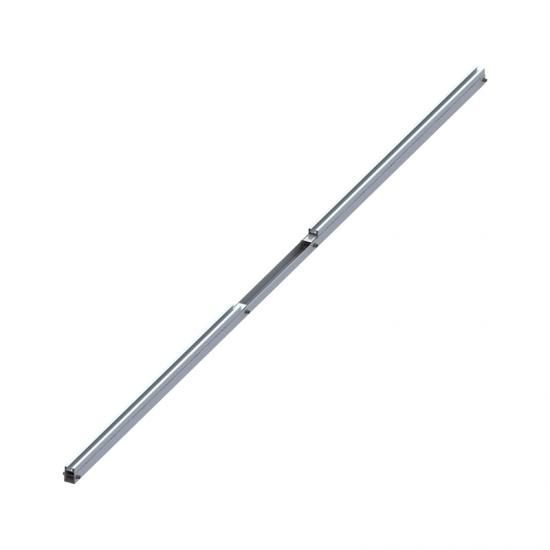

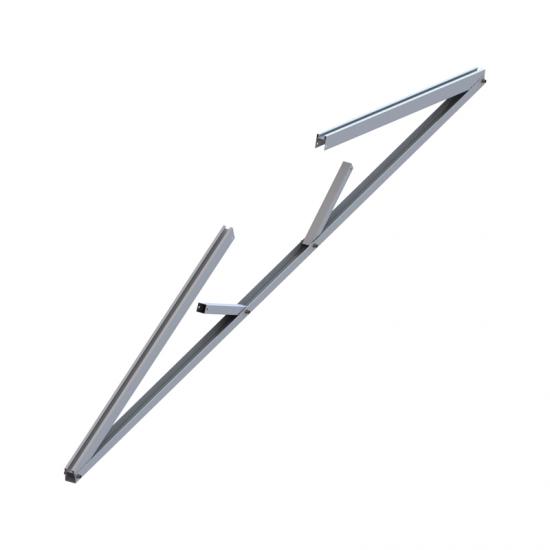

W momencie dostawy uchwyt statywu zostanie zapakowany w formie sznurka, a Ty będziesz musiał jedynie przymocować trzeci zestaw śrub podczas montażu. Jest to bardzo łatwy montaż, oszczędzający Twój czas i koszty robocizny.

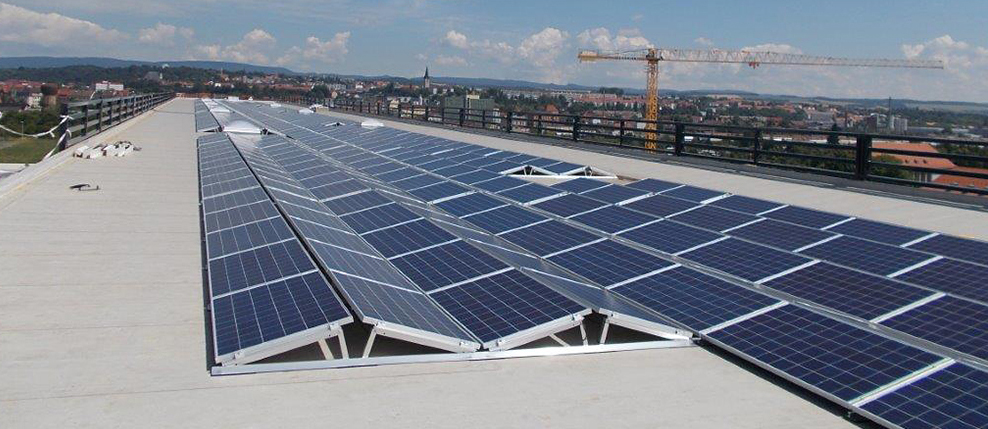

Przegląd systemu montażu dachu solarnego z podwójnym odchyleniem
